LEVANTAMIENTOS TOPOGRAFICOS

Se llama así al conjunto de operaciones que tiene por objetivos determinar la posición de puntos de la superficie de la tierra y posteriormente su representación en el plano.

Su operación puede ser, medir distancias horizontales, ángulos, niveles etc.

Los levantamientos se dividen en dos:

• Trabajo de Campo

• Trabajo de Oficina

TRABAJO DE CAMPO

Las fases de trabajo de campo son las siguientes:

• Comprobación y corrección del instrumento y preparación, cuidado de todo el equipo de campo.

• Reconocimiento del terreno y localización o colocación de estacas u otras señales mas o menos permanentes que han de servir de apoyo al trabajo.

• Determinación planimetría de objetos, puntos por medio de observaciones angulares y distancias.

• Determinación altimétrica, (Nivelación) de objetos y puntos mediante ángulos y la utilización de los métodos de nivelación.

• El registro de todas las observaciones hechas en el campo que se llevaran en una libreta de campo con sus respectivos croquis.

PASOS QUE SE DEBEN REALIZAR AL HACER UN TRABAJO TOPOGRAFICO

Estudio previo al trabajo: antes de ir al campo hay que saber que es lo que se va hacer y como se va a ejecutar y sobre todo adonde esta ubicado.

• RAPIDEZ

Depende de gran parte de la practica adquirida en el manejo de los instrumentos.

• EXACTITUD

Nunca se debe considerar una medida por bien hecha, hasta no tener la certeza de su aprobación.

PRESICION ADECUADA

• La precisión de una medida debe ir de acuerdo a la finalidad con el levantamiento.

• Dato de campo

• El registro de los datos es una de las operaciones tan importantes como el manejo de los instrumentos.

• Los datos deben de ser de fácil interpretación para que cualquiera que entienda el trabajo topográfico lo realice.

• Libreta de campo (Planimétrica, Altimétrica)

• A las anotaciones se les coloca; Fecha, Estado de tiempo, Lugar, Notas aclaratorias, Ubicación del levantamiento, Finalidad del levantamiento etc.

• Croquis y detalles.

CONCEPTOS USADOS EN TOPOGRAFIA

• Altura

• Altura del instrumento

• Azimut

• Rumbo

• Plano

• Escala

• Coordenadas

• Croquis

• Desnivel

• Pendiente

• Curvas de nivel

• Altura, Cota o Elevación

• Estación

UNIDADES DE MEDIDAS

Las unidades mas empleadas en topografía son:

• Longitud
• Angulares
• Área
• Volúmenes

Las mediciones de distancias, es la base de toda la topografía y en ella se encuentran 2 tipos de problemas con cifras significativas.

• Medidas de Campo: Estas se presentan con un numero especifico de cifras significativas, con el cual se indica el numero correspondiente que debe tener un valor calculado.

EJEMPLO: 1.1= 2 cifras significativas

                  1.01= 3 cifras significativas

• Redondeo de números: Es el proceso de suprimir uno o mas dígitos para que la respuesta solo contenga aquellos que sea significativos o necesarios en el calculo.

Cuando el digito a despreciar sea menor de 5 se escribe el numero sin ese digito.

EJEMPLO: 13.521 = 13.52

Cuando el digito sea exactamente 5 se usara el siguiente numero para para el digito procedente.

EJEMPLO: 8.375 = 8.38

MEDIDAS LINEALES

El sistema de medidas internacionales (METRO)

• Sistema métrico decimal: Kilometro, Metro, Centímetro, Milímetros.

Unidades de superficie, en el sistema métrico la unidad de área es el METRO CUADRADO (MTS2).

• 1 HECTAREA (HA) = 10000 MTS2

• AREA: 100 MTS2

• CENTIAREA (CA) = 1 MTS2

Sistema Ingles

• 1 MANZNA (MZ) = 10000 VRS2 Y 1 MTS2 = 1.4308 VRS2

• 1 ACRE = 43560 PIES2

• 1 HA = 10000MTS2 = 2.471 ACRES

SISTEMA ANGULAR

La unidad de Angulo que mas se usa en topografía es el grado (sexagesimal) que define la unidad de medida angular.
Como el Angulo subtendido por 1/360* AVO de una circunferencia.

• Un grado 1° = 60′ (MINUTOS)

• Un minuto 1′ = 60′′

MEDIDAS DE DISTACIAS

Existen varios métodos para determinar las distancias y la elección de alguno de ellos depende de la precisión que se requiera, el costo y otras condiciones. los métodos mencionados en orden ascendente de precisión son:

• Estimación de la distancia.

• Medición a escala sobre un plano.

MEDICION A PASOS

Para realizar este tipo de medición primero se debe

calcular la longitud del paso de la persona que va

recorrerla distancia que se quiere determinar.

La longitud del paso se determina recorriendo una distancia conocida varias veces contando los pasos  y luego se divide la distancia para el numero promedio de pasos.

MEDICION DE DISTANCIA CON ODOMETRO

El odómetro es un instrumento rápido y fácil de utilizar  que sirve para medir distancias, el cual consiste en una rueda, para conocer la distancia sobre una superficie se debe hacer girar la rueda sobre una pantalla digital.

MEDICION POR TAQUIMETRIA

Las formulas que se usan son: Dh = k (Hs-hi) cos2 a

MEDICION CON CINTA

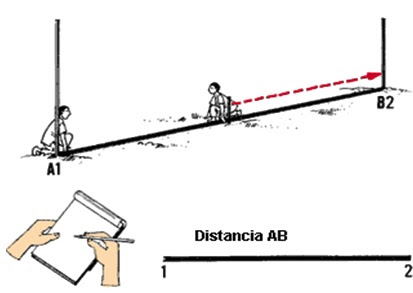

La medición con cinta de una linea horizontal se basa en aplicar directamente la longitud conocida de un elemento lineal graduado sobre la linea cierto numero de veces.

MEDICIONES ELECTRONICAS DE DISTANCIA
